Beschreibung

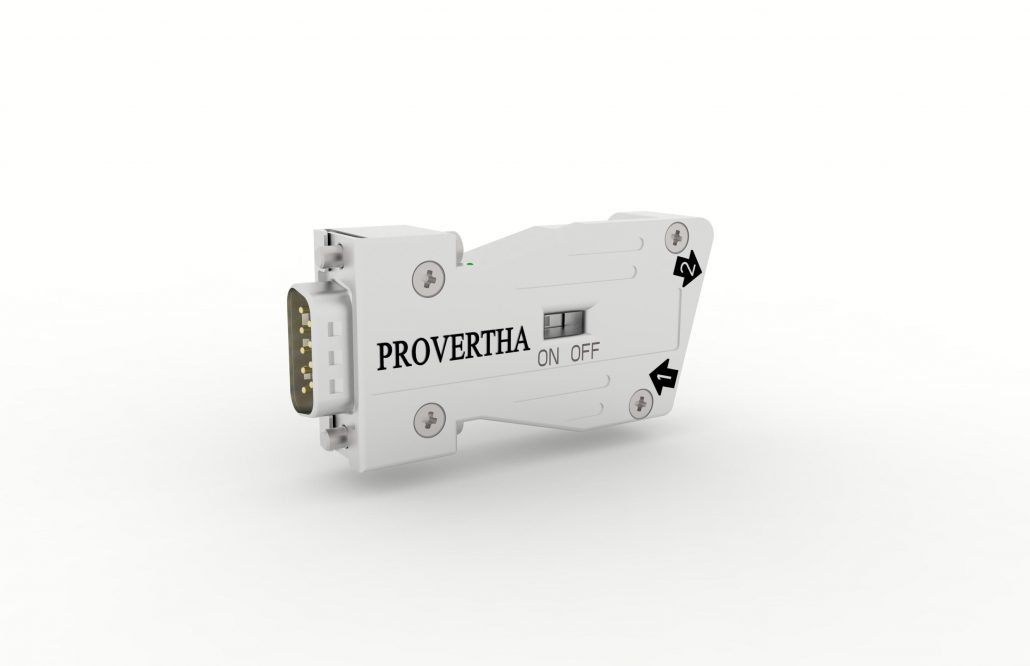

Geschirmter Profibus Busstecker Axial IK

Name: Profibus Axial IK
SKU: 40-1191132
Availability: InStock

Kompakte Abmessungen durch Interne Kabelklemme

Den einfachen und funktionssicheren Anschluss für die störsichere EMV-gerechte Datenübertragung sichern Busstecker mit interner Kabel klemme, die eine sichere Zugentlastung und Schirmübergabe des Profibus-Kabels gewährleistet.
Die sehr kompakte Bauform ermöglicht die Anwendung in nahezu allen Einbausituationen, insbesondere auch beengte Einbauorte.

Technische Merkmale

Für direkt übereinanderliegende Schnittstellen
Kabelanschluss: 180° zur D-Sub Steckrichtung
Effektive 360° EMI/RFI Kabelschirmung durch spezielles Vollmetall-Gehäuse und massive Kabelklemme
Einfacher fehlerfreier Anschluss durch farbige Klemmen mit Buchstaben für die jeweilige Profi bus-Ader
Vibrationssicher, einfach und schnell durch Käfigzugfeder-Klemme
Komplett geschirmtes Zinkdruckguss-Gehäuse für EMI/RFI-Sicherheit
mit spezieller Schirmungsgeometrie beim Gehäuse
Schalter ON/OFF Position frontseitig sichtbar
Vibrationssichere Verriegelung durch Inbusschraube UNC 4-40
mit vormontiertem Federring
100% geprüfte Busstecker für hohe Funktionssicherheit

Technische Daten

Datenrate	12 Mbit/s
Bus-Schnittstelle	D-Sub 9-polig, Stift
Mechanische Lebensdauer	200 Steckzyklen
Temperaturbereich	-20° C bis +70° C
Zulässige Feuchtigkeit	Max 75% bei + 25° C, nicht kondensierend
Schutzart	IP 30
Gehäusewerkstoff	Zn-Legierung
D-Sub Schraubverriegelung	UNC 4-40
Kabeldurchmesser	8 – 9 mm
Aderanschluss	Käfigzugfederklemme
Einzeladerquerschnitt	0,08-0,5 mm2 (AWG 26 – AWG 20)
