Beschreibung

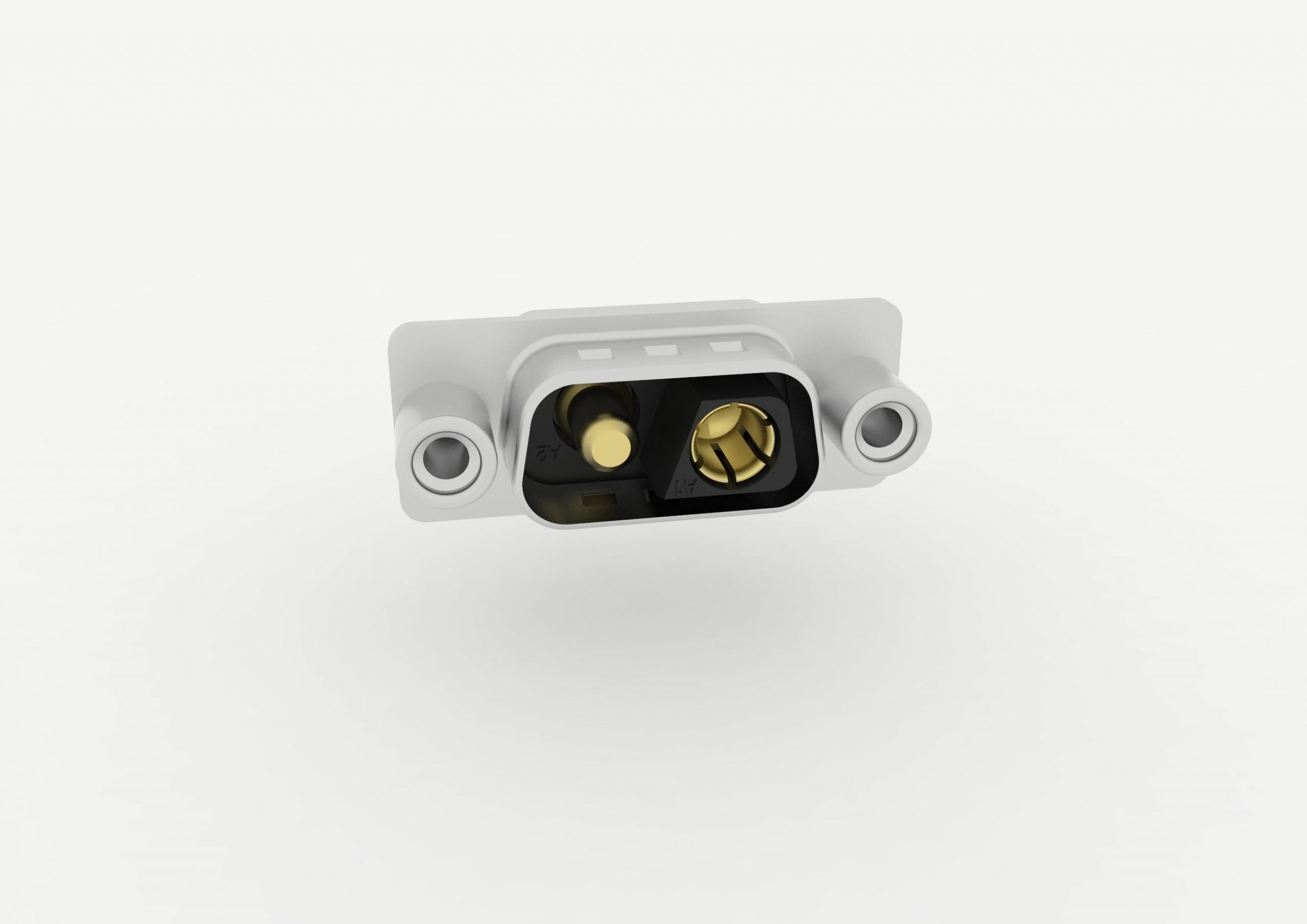

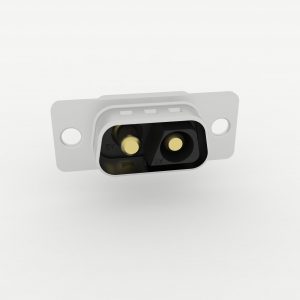

Mischpol Combilock Einlötanschluss 180°

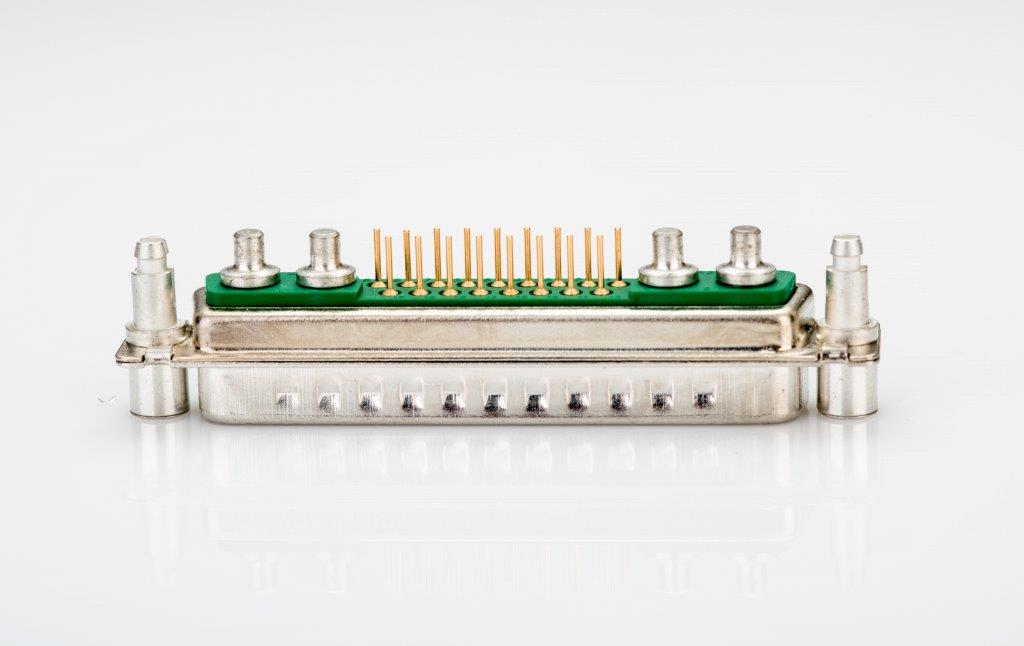

Mischpol mit geraden Einlötkontakten
Combilock: Befestigungsclip, Abstandhalter und Gewindebolzen in einem
In einem Arbeitsgang wird der Stecker auf der Platine eingerastet, auf richtigen Abstand fixiert und bietet ein UNC4-40 oder M3 Gewinde zum Befestigen an
Dadurch sichere und rationelle Platinenmontage möglich
Hochwertige, präzise gedrehte Clipbolzen
Effektives Grounding durch massive Befestigungsbolzen
Gedrehte Präzisionskontakte vollvergoldet über Ni
Hohe Strombelastbarkeit durch gedrehte Kontakte
Versionen nur mit Signalkontakten bestückt
Versionen mit Signal- und Sonderkontakten bestückt

Elektrische und mechanische Werte
Strombelastarkeit Signalkontakte	7 A
Strombelastarkeit Sonderkontakte	20 A oder 40 A
Durchgangswiderstand Signalkontakte	≤ 10 mΩ
Durchgangswiderstand Sonderkontakte	≤ 1 mΩ
Isolationswiderstand	≥ 5 GΩ
Prüfspannung	1 kV / AC
Temperaturbereich	-55° C bis +125° C
Materialien
Isolierkörper	PA UL 94-V0
Combilock	Cu-Legierung verzinnt
Kontakte	Cu-Legierung vergoldet
