Beschreibung

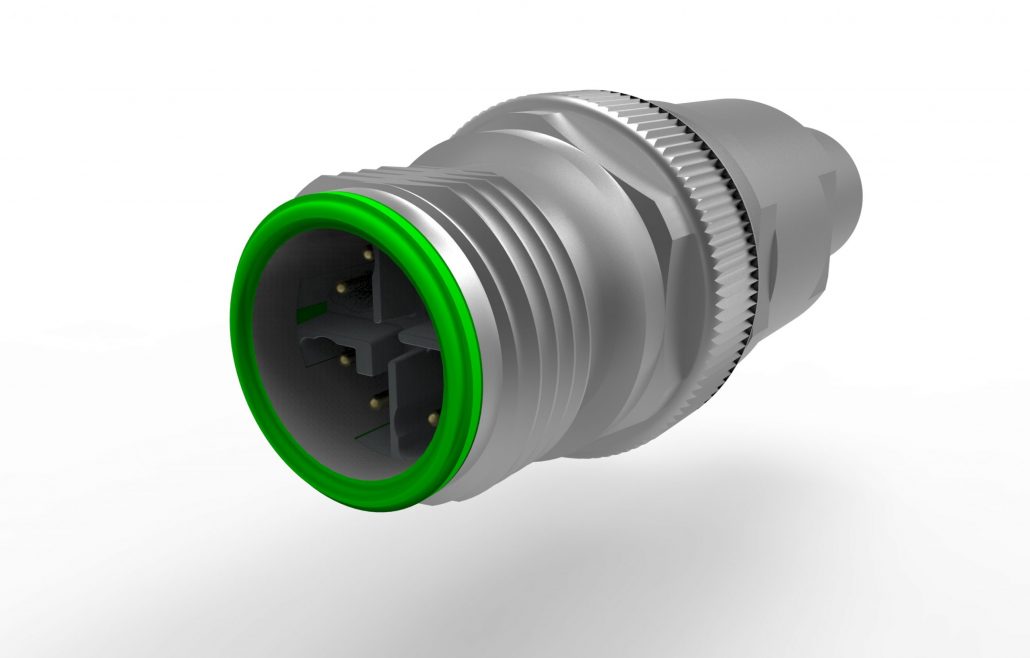

360° EMI/RFI M12 X 10 Gbit Industrial Ethernet Crimp CF

Vibrationssicher durch Crimpflansch-/Crimphülsesystem

Der 8-polige 360° EMI/RFI M12 Crimp CR mit X-Codierung für 10 Gbit Industrial Ethernet und Profinet in Schutzart IP67 erfüllt speziell die Anforderungen für den funktionssicheren Ethernet-Anschluss und die störsichere Datenübertragungz. B. in der Bahntechnik und bei Anwendungen mit Vibration wie z. B. bei Stanzautomaten und Torsion wie Roboterapplikationen

Der vibrationssichere 10 Gbit Industrial Ethernet und Profinet M12-Feldanschluss
Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
Schirmung und Zugentlastung vibrations-/schocksicher mit Crimpflansch-/Crimphülse-System
Schirmung und Zugentlastung torsionssicher mit Crimpflansch-/Crimphülse-System
Qualifikation in zertifiziertem Prüflabor nach DIN EN 61373 für Bahnanwendungen
Kunststoffe zertifiziert für Bahnanwendungen
360° EMI/RFI Schirmung durch Crimpflansch- und Crimphülse-System
Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
Einfache Montage durch wenig Einzelteile
Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
Art.-Nr. für VPE 50: Index: 050 nach Art.-Nr., z. B. 42-900001050

Technische Daten

Steckverbinder	M12 gemäß IEC 61076-2-101
Codierung-Polzahl	X-8
Strombelastbarkeit	0,5 A
Bemessungaspannung	48 V
Durchgangswiderstand	≤ 5 mΩ
Isolationswiderstand	≥ 100 MΩ
Überspannungskategorie	III
Verschmuzungsgrad	3
Kategorie	Cat 6A
Datenübertragungsrate	Bis zu 10Gbit gemäß IEC 802.3an
Anschlussart Einzelader	Gedrehte Crimp Snap-in Kontakte vergoldet
Aderquerschnitte	AWG 22-26
Kabelanschluss	Crimpflansch-/Crimphülsesystem
Schutzart	IP 67 (nur schraubverriegelt)
Temperaturbereich	mit Griffhülse: –40° C bis +70° C ohne Griffhülse: –40° C bis +85° C
Mechanische Lebensdauer	≥ 200 Steckzyklen
Schock- und Vibrationssicherheit	DIN EN 61373 Kategorie 1, Klasse B
Gehäuse	CU-Legierung vernickelt
Isolierkörper+Kontakthalter	Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2
Kontakte	Cu-Legierung vergoldet
