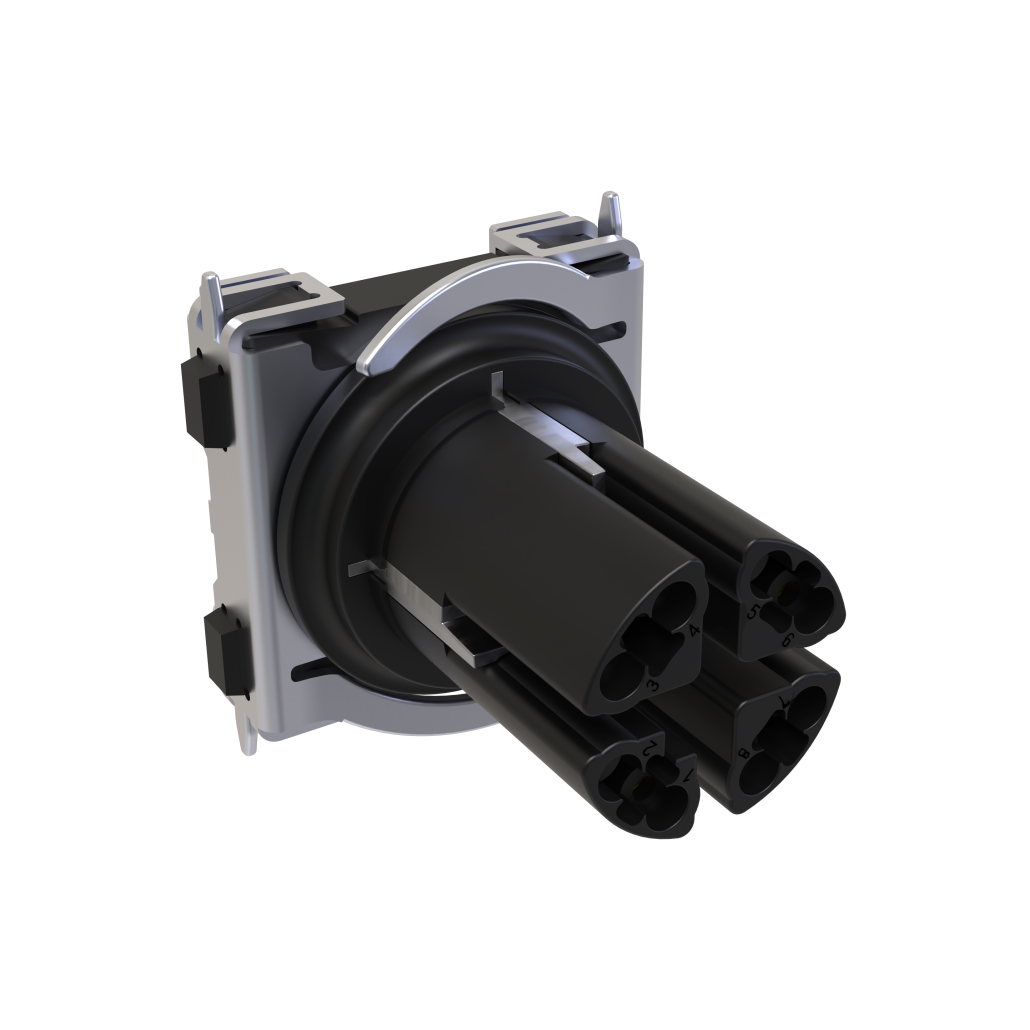

M12 SMT Ruggedized X-Code

Name: M12 SMT Ruggedized X-Code
SKU: 265770
Availability: InStock

– Design für vollautomatischen SMT Prozess

– Buchsenversionen

– Geschirmte und ungeschirmte Versionen

– Geringste Einbauhöhe am Markt: 16 mm

– Quadratische Bauform mt 4 Befestigungs-/Massewinkeln

– Optimiertes Routing in alle 4 Richtungen möglich

– Federelastisches Kontaktdesign schützt gegen Abreissen der Kontakte bei hoher Beanspruchung

– Hochtemperaturbeständiger Isolierkörper und Ansaug-PAD

– Gurtverpackung

– Codierposition: 0°

– Weitere Codierpositionen auf Anfrage

Technische Daten
Steckverbinder	M12 gemäß IEC 61076-2-109
Codierung -Polzahl	X-8
Strombelastbarkeit	max. 0,5 A
Bemessungsspannung	48 V DC
Durchgangswiderstand	≤ 10 mΩ
Isolationswiderstand	≥ 100 MΩ
Überspnnungskategorie	III
Verschmutzingsgrad	3
Datenübertragungseigenschaften	Cat 6A
Datenpbertragungsrate	Bis zu 10Gbit gemäß IEC 802.3an
Anschlussart	SMT
Koplanarität	< 0,1 mm
Reflow-Löttemperatur JEDEC J-STD-020C	20 – 40 sec bei 260° C
Schutzart	IP 67 (nur schraub-verriegelt)
Temperaturbereich	–40° C bis/to +125° C (ohne O-Ring)
Mechanische Lebensdauer	≥ 250 Steckzyklen
Verriegelung	Siehe Zubehör
Drehmoment	max. 0,8 Nm (M12x1 Kabelschraube )
Anzugsmoment	3 – 4 Nm (M14x1, Verriegelung )
Materialien
Isolierkörper	Thermoplast UL 94-V0
Kontaktmaterial	Cu-Legierung
Kontaktoberfläche	Ni/Au
Dichtungen	Siehe Zubehör
RoHS und REACH	konform
