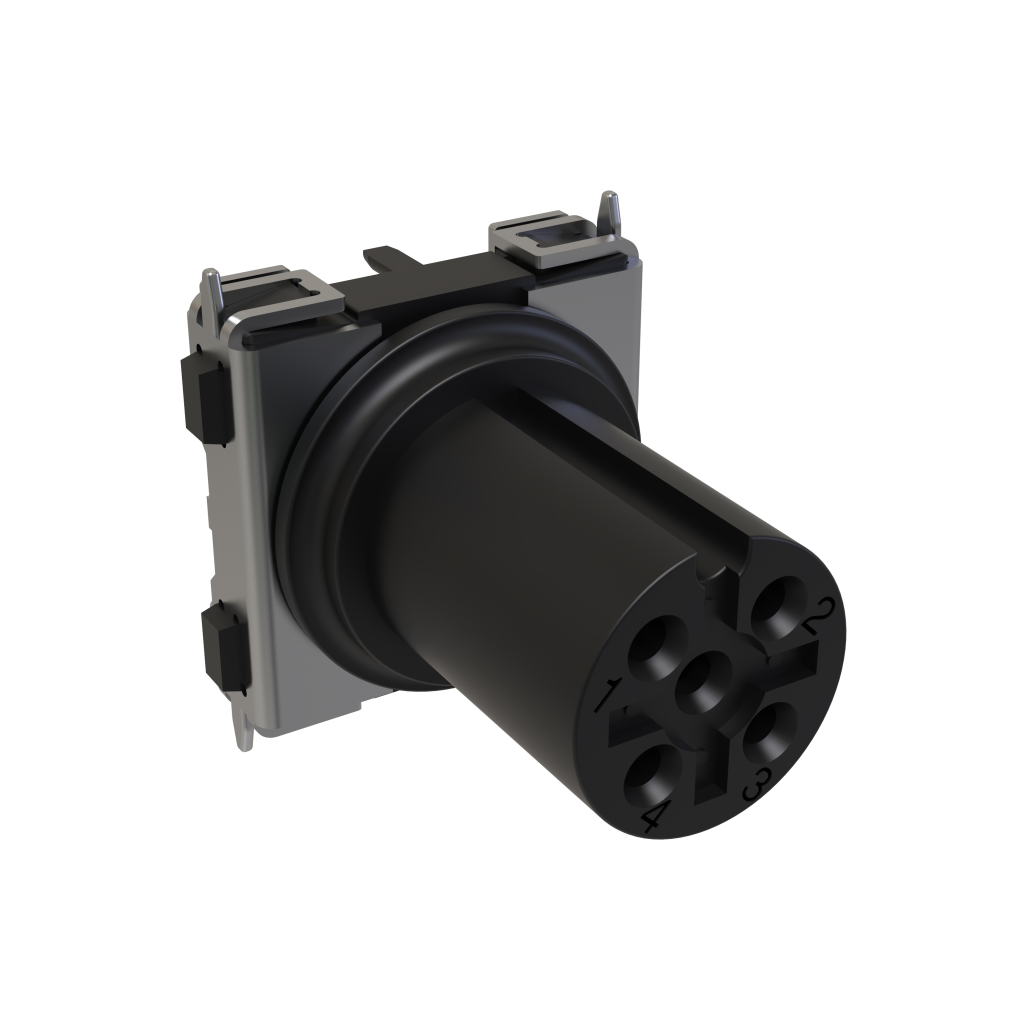

M12 SMT Ruggedized B-Code

Name: M12 SMT Ruggedized B-Code
SKU: 265762
Availability: InStock

– Design für vollautomatischen SMT Prozess

– Stift- und Buchsenversionen

– Geschirmte und ungeschirmte Versionen

– 5-polige Versionen verfügbar

– Geringste Einbauhöe am Markt: 16 mm

– Quadratische Bauform mt 4 Befestigungs-/Massewinkeln

– Optimiertes Routing in alle 4 Richtungen möglich

– Federelastisches Kontaktdesign schützt gegen Abreissen der Kontakte bei hoher Beanspruchung

– Hochtemperaturbeständiger Isolierkörper und Ansaug-PAD

– Gurtverpackung

– Codierposition: 0°

– Weitere Codierpositionen auf Anfrage

Technische Daten
Steckverbinder	M12 gemäß/ acc. to IEC 61076-2-101
Codierung -Polzahl	A-5/ A-4
Strombelastbarkeit	max. 5 A
Bemessungsspannung	50 V DC (5-polig) / 250 V /4-polig)
Durchgangswiderstand	≤ 10 mΩ
Isolationswiderstand	≥ 100 MΩ
Überpsannungskategorie	III
Verschmutzingsgrad	3
Anschlussart	SMT
Koplanarität	< 0,1 mm
Reflow-Löttemperatur JEDEC J-STD-020C	20 – 40 sec bei 260° C
Schutzart	IP 67 (nur schraub-verriegelt)
Temperaturbereich	–40° C bis/to +125° C (ohne O-Ring)
Mechanische Lebensdauer	≥ 250 Steckzyklen
Verriegelung	Siehe Zubehör
Drehmoment	max. 0,8 Nm (M12x1 Kabelschraube )
Anzugsmoment	3 – 4 Nm (M14x1, Verriegelung )
Materialien
Isolierkörper	Thermoplast UL 94-V0
Kontaktmaterial	Cu-Legierung
Kontaktoberfläche	Ni/Au
Dichtungen/ Sealing gland	Siehe Zubehör
RoHS und REACH	konform
