Beschreibung

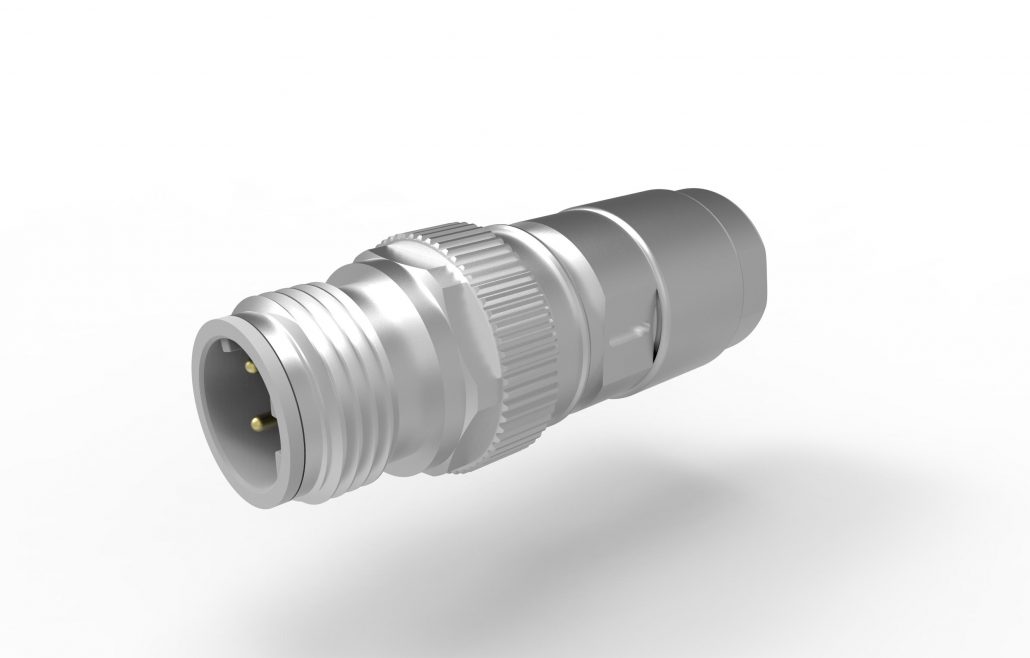

M12 Mini D Ethernet Crimp KV

Der kompakteste zuverlässige M12 Ethernet und Profinet Feldanschluss
Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
Sichere Zugentlastung und Schirmanbindung mit Kabelverschraubung
Grosser Kabelklemmbereich von 4 – 9 mm
Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
Einfache Montage durch wenig Einzelteile
Die Crimpkontakte für Leitungsquerschnitte AWG 18 – AWG 28 sind separat zu bestellen
Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
Art.-Nr. für VRE 50: Index: -050 nach Art.-Nr., z. B. 42-300124-050

Steckverbinder	M12 gemäß IEC 61076-2-101
Codierungs-Polzahl	D-4
Strombelastbarkeit	4 A
Bemessungsspannung	50 V DC
Durchgangswiderstand	≤ 5 mΩ
Isolationswiderstand	≥ 100 MΩ
Übertragungseigenschaften	Klasse D gemäß IEC 11801:2002
Datenübertragungsrate	10/100 Mbit/s
Anschlussart Einzelader	Gedrehte Crimp Snap-in Kontakte vergoldet
Aderquerschnitte	AWG 18–28
Kabeldurchmesser	4–9 mm
Schutzart	IP 67 (nur schraubverriegelt)
Temperaturbereich	–40° C bis / to +85° C
Mechanische Lebensdauer	≥ 250 Steckzyklen
Gehäuse	Cu-Legierung oder Zn-Legierung vernickelt
Isolierkorper +Kontakthalter	Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2
Kontakte	Cu-Legierung vergoldet
Dichtungen	Elastomer
