Beschreibung

360° EMI/RFI M12 A-8 HM Crimp CR

Feldanschluss für Kabel an Gehäusewand und Schaltschranktür

Der neue vollgeschirmte 8-polige A-codierte M12 Kabelstecker Crimp mit dem Crimpflansch-/Crimphülsesyste für Hinterwandmontage in Schutzart IP67 erfüllt speziell die Anforderungen für den funktionssicheren Ethernet-Anschluss und die störsicher in Anwendungen mit sehr hohen Anforderungen wie z, B. an Schaltschranktüren in Transport und Bahntechnik.

Der vibrationssichere M12 Industrial Ethernet und Profinet Feldanschluss
Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
Schirmung und Zugentlastung vibrationssicher mit Crimpflansch-System
Zertifizierte Qualifikation nach DIN EN 61373 für Bahnanwendungen
Kunststoffe zertifiziert für Bahnanwendungen
360° EMI/RFI Schirmung durch Crimpflansch- und Crimphülse-System
Verdrehsichere Montage durch Flächen am Gehäuse
Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
Einfache Montage durch wenig Einzelteile
Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
Art.-Nr. für VPE 50: Index: -050 nach Art.-Nr., z. B. 42-800026-050

Technische Daten

Steckverbinder	M12 gemäß/acc. to IEC 61076-2-101
Codierungs-Polzahl/Coding-Pin number	A-8
Strombelastbarkeit/Current rating	2 A
Bemessungsspannung/Nominal voltage	30 V DC
Durchgangswiderstand/Contact resistance	≤ 5 mΩ
Isolationswiderstand/Insulation resistance	≥ 100 MΩ
Anschlussart Einzelader/Termination single wire	Gedrehte Crimp Snap-in-Kontakte/Machined crimp snap-in contacts
Aderquerschnitt/Wire size	AWG 22–24
Kabelzugentlastung und Kabelschirmanschluss/Cable strain relief and cable shield termination	Crimpflanschsystem mit Crimpeinsatz + Crimphülse/Crimp flange system with crimp insert + crimp sleeve
Schutzart/IP protection	IP 67 (nur schraubverriegelt/only screw-locked)
Temperaturbereich/Temperature range	Mit Griffhülse/ with grip cap: –40° C bis/to +70° C ohne Griffhülse/ w/o grip cap: –40° C bis/to +85° C
Mechanische Lebensdauer/Mechanical lifetime	≥ 200 Steckzyklen/mating cycles
Schock und Vibrationssicherheit/Shock and vibration proofness	DIN EN 61373 Kategorie 1, Klasse B/ DIN EN 61373Category 1, class B
Materialien/Materials
Gehäuse/Housing	Cu-Legierung vernickelt/Cu alloy Ni plated
Isolierkörper +Kontakthalter/Insulator + contact holder	Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2 I2/F2 according to NFF-16-101/102 and HL3 according to R22/R23 EN 45545-2
Material/Material	Cu-Legierung/Cu alloy
Oberfläche/Plating	Ni/Au
Griffhülse/Grip booth	TPE mit S3 und SR2 gemäß DIN 5510-2/TPE with S3 and SR2 according to DIN 5510-2
Dichtungen/Sealings	Elastomer
Gewinde Wandbefestigung/Panel mount thread	M16x1
Gehäuse Außen-6kt/Wrench size housing	SW 19/ AF 19

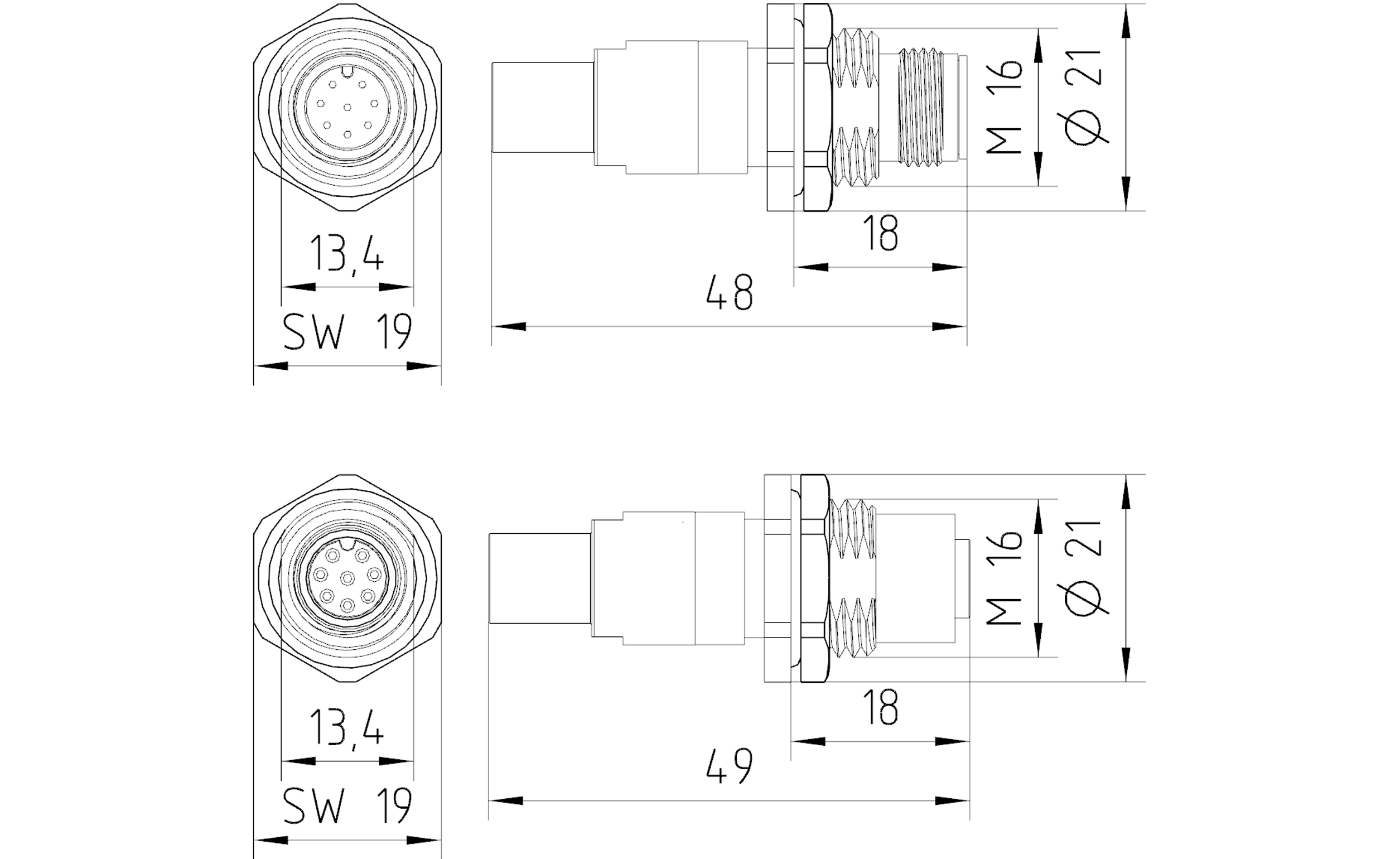

Außenabmessungen /Outer dimensions in mm	56 x 21
