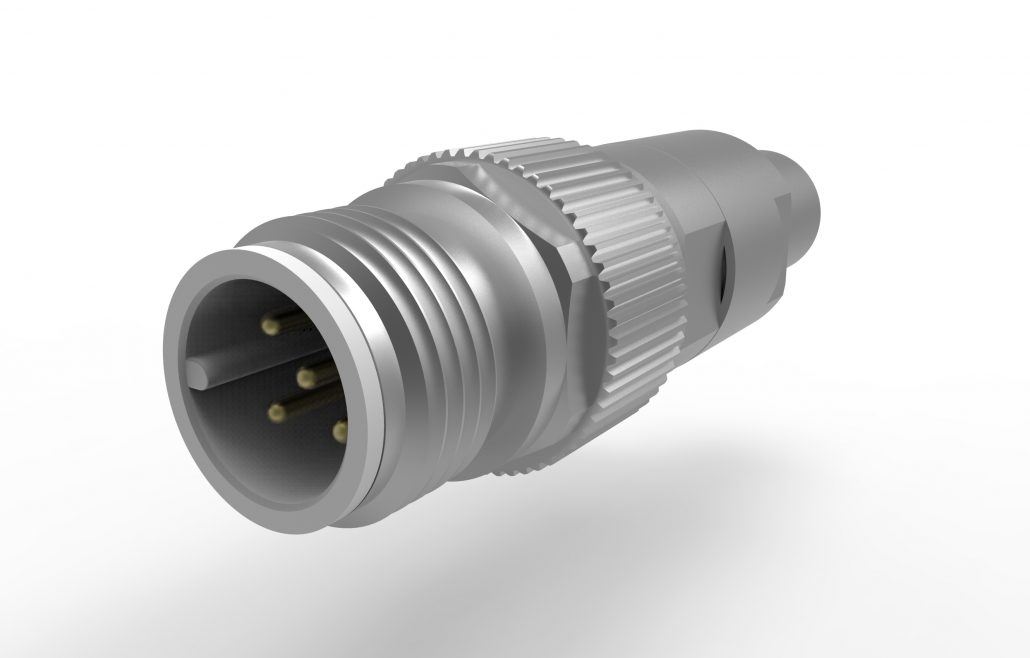

M12 A-5 Crimp CF

Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: M12 A-CODE, 4-5 polig

Beschreibung

360° EMI/RFI M12 A-5 CAN-Bus/DeviceNet Crimp CF

Vibrationssicher durch Crimpflansch-/Crimphülsesystem

Der 360° EMI/RFI M12 Crimp CF fürCAN-Bus/DeviceNet und Ethernet Power in Schutzart IP67 erfüllt speziell die Anforderungen für den funktionssicheren Ethernet-Anschluss und die störsichere Datenübertragung
z. B. in Transport und Bahntechnik und bei Anwendungen mit Vibration wie z. B. bei Stanzautomaten.

Der vibrationssichere M12 CAN-Bus/DeviceNet und Ethernet Power Feldanschluss
Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
Schirmung und Zugentlastung vibrationssicher mit Crimpflansch-System
Zertifizierte Qualifikation nach DIN EN 61373 für Bahnanwendungen
Kunststoffe zertifiziert für Bahnanwendungen
360° EMI/RFI Schirmung durch Crimpflansch- und Crimphülse-System
Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
Zertifizierte Kunststoffe nach EN 45 545-2 für Bahnanwendungen
M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
Einfache Montage durch wenig Einzelteile
Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
Art.-Nr. für VPE 50: Index: -050 nach Art.-Nr., z. B. 42-500047-050

Technische Daten

Steckverbinder	M12 gemas/ acc. to IEC 61076-2-101
Codierung -Polzahl / Coding-Pin number	A-5
Strombelastbarkeit/ Current rating	4 A
Bemessungaspannung / Nominal voltage	250 V AC
Durchgangswiderstand / Contact resistance	≤ 5 mΩ
Isolationswiderstand / Insulation resistance	≥ 100 MΩ
Anschlussart Einzelader / Termination single wire	Crimp snap-in
Aderquerschnitt /Wire size	AWG 20 – 24
Kabelzugentlastung und Kabelschirmanschlus/ Cable strain relief and cable shield termination	Crimpflanschsystem mit Crimpeinsatz + Crimphulse/ Crimp flange system with crimp insert + crimp sleeve
Schutzart / IP protection	IP 67 (nur schraub-verriegelt /only screw-locked)
Temperaturbereich / Temperature range	mit Griffhulse/ with grip cap: –40° C bis/to +70° C ohne Griffhulse/ w/o grip cap: –40° C bis/to +85° C
Mechanische Lebensdauer / Mechanical lifetime	≥ 200 Steckzyklen / mating cycles
Materialien/Materials
Gehause / Housing	Cu-Legierung vernickelt / Cu alloy Ni plated
Isolierkorper +Kontakthalter/ Insulator + contact holder	Thermoplast mit I2/F2 gemas NFF 16-101 und 102/ Thermoplast with I2/F2 according to NFF 16-101 and 102
Material/Material	Cu-Legierung / Cu alloy
Oberflache/Plating	Ni/Au
Griffhulse/ Grip booth	TPE mit S3 und SR2 gemas DIN 5510-2/ TPE with S3 and SR2 according to DIN 5510-2
Dichtungen/ Sealings	Elastomer
