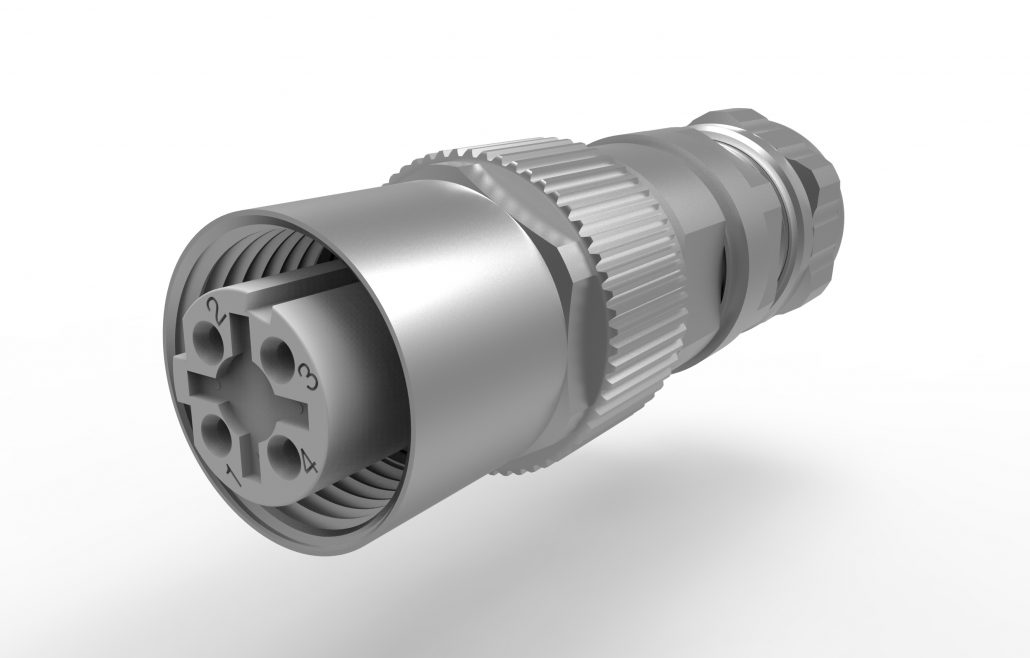

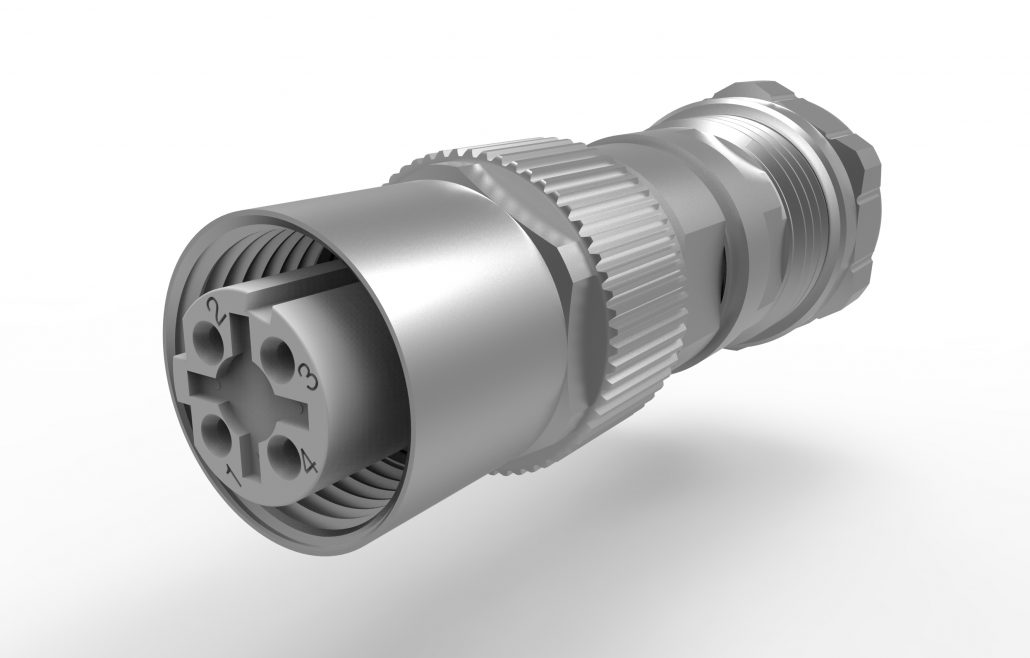

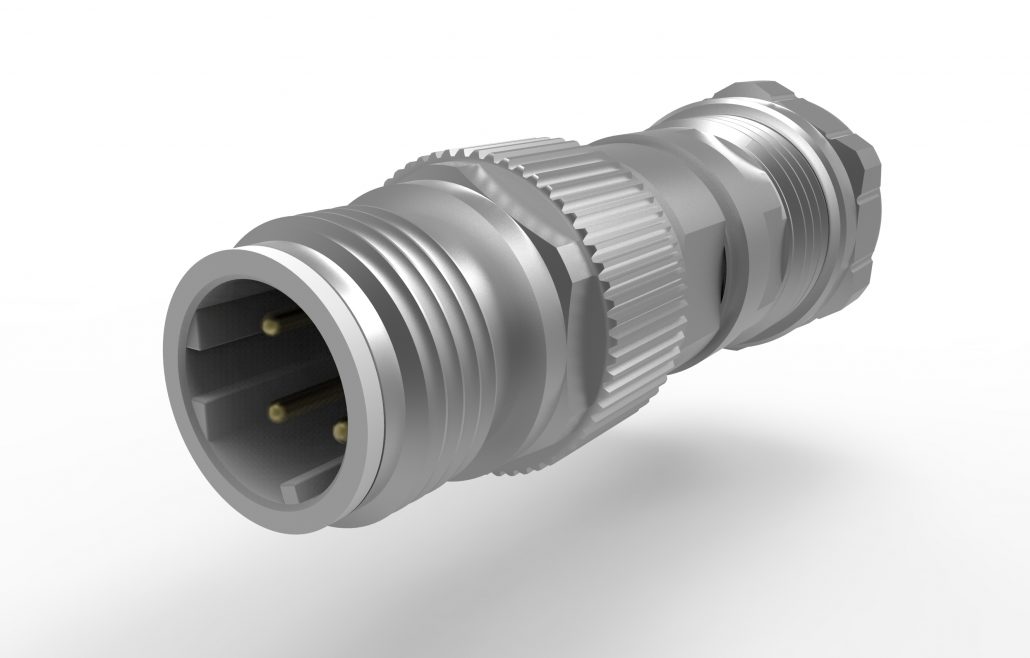

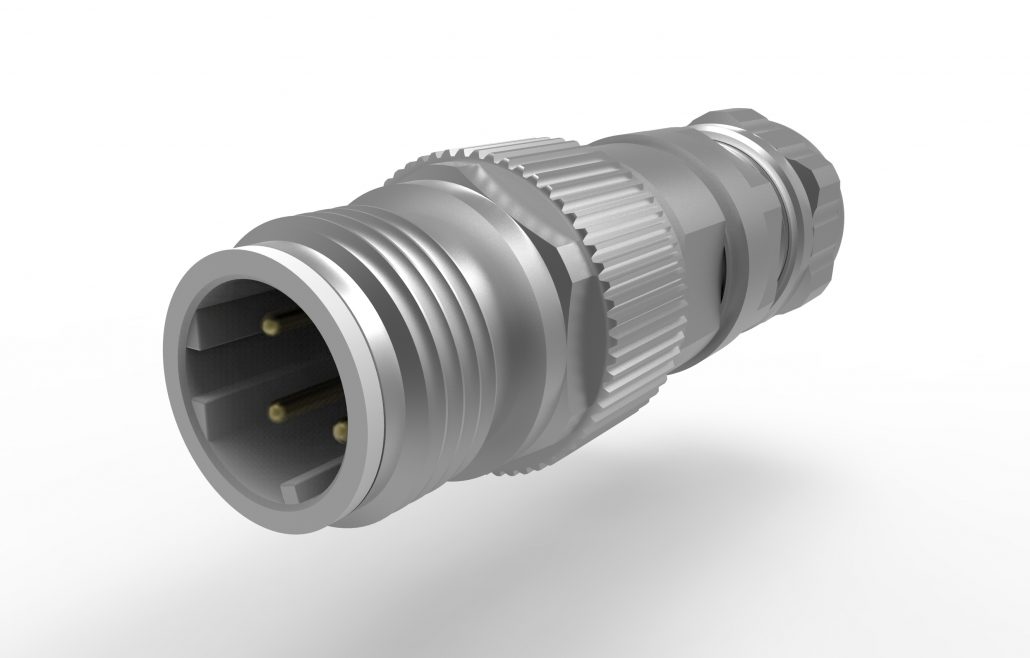

D4 Gerade Normal Kabelverschraubung

M12, D4, Normal , Kabelverschraubung

Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie: M12 D-Code

Beschreibung

Geschirmter M12 D Industrial Ethernet Crimp KV

Kabelverschraubung für Industrial Ethernet Kabel mit Ø 4 – 9 mm

Der zuverlässige M12 Industrial Ethernet und Profinet Feldanschluss
Funktionssichere fehlerfreie Datenübertragung bei hohen Anforderungen
Hohe Sicherheit im Netzwerk mit gedrehten Crimpkontakten
Sichere Zugentlastung und Schirmanbindung mit Kabelverschraubung
Grosser Kabelklemmbereich von 4 – 9mm / 4 – 6,5 und 5,5 – 9 mm
Kompakte Abmessungen für Anwendungen mit wenig Einbauraum
Vollmetallgehäuse schützt gegen Störungen und bei rauer Umgebung
M12-Verriegelung mit 6kt-Kombirändel für definiertes Anzugsmoment
Einfache Montage durch wenig Einzelteile
Die Crimpkontakte für Leitungsquerschnitte AWG 18 – AWG 28 sind separat zu bestellen
Grossverpackung mit VPE 50 als lose Einzelteile in Polybeuteln
Art.-Nr. für VRE 50: Index: -050 nach Art.-Nr., z. B. 42-300123-050

Technische Daten

Steckverbinder	M12 gemäß IEC 61076-2-101
Codierungs-Polzahl	D-4
Strombelastbarkeit	4 A
Bemessungsspannung	50 V DC
Durchgangswiderstand	≤ 5 mΩ
Isolationswiderstand	≥ 100 MΩ
Übertragungseigenschaften	Klasse D gemäß IEC 11801:2002
Datenübertragungsrate	10/100 Mbit/s
Anschlussart Einzelader	Gedrehte Crimp Snap-in Kontakte vergoldet
Aderquerschnitte	AWG 18–28
Kabeldurchmesser	4–9 mm
Schutzart	IP 67 (nur schraubverriegelt)
Temperaturbereich	–40° C bis / to +85° C
Mechanische Lebensdauer	≥ 200 Steckzyklen
Gehause	Cu-Legierung vernickelt
Isolierkorper +Kontakthalter	Thermoplast I2/F2 gemäß NFF-16-101/102 und HL3 gemäß R22/R23 EN 45545-2
Kontakte	Cu-Legierung vergoldet
Dichtungen	Elastomer
