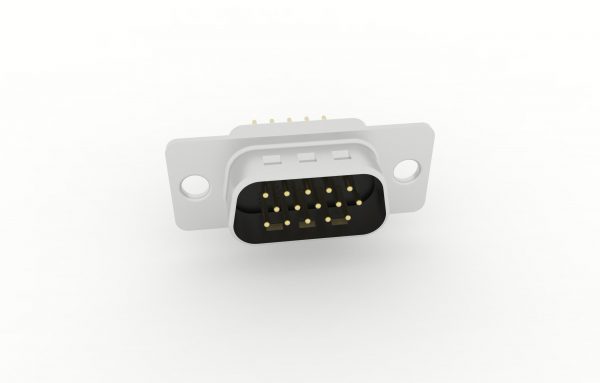

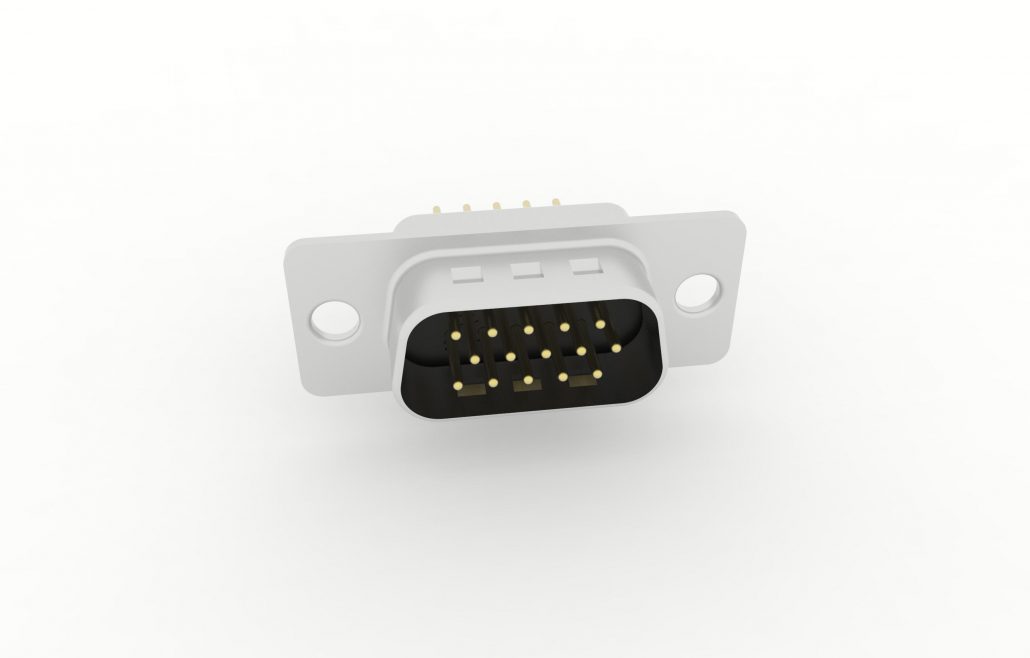

D-Sub Steckverbinder High Density Lötkelchanschluss

D-Sub Steckverbinder High Density Lötkelchanschluss

inkl. MwSt. zzgl. Versandkosten

S.69, Naming, Kategorie

Leeren
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie:

Beschreibung

High Density Lötkelchanschluss

mit gestanzten/gedrehten Kontakten

  • Gedrehte Präzisionskontakte – vollvergoldet über Nickelsperrschicht
  • Gestanzte Präzisionskontakte – integrierte Lötstoppsperre – selektiv vergoldet über Nickelsperrschicht
        Anschlussbereich verzinnt
  • Höchste Güte und Lebensdauer durch definierte Kontaktzone
  • Antimagnetische Gehäuse auf Anfrage
  • Geeignet für Leiterdurchmesser bis AWG 22



Technische Daten

Technische Daten/Technical Data

Strombelastbarkeit in A/Current rating in A               3 A
Betriebsspannung / Working Voltage               60 V
Prüfspannung U eff in V/
Test voltage U eff in V		               1000
Luft- und Kriechstrecke in mm/
Air and creepage distance in mm		                min. 0,6
Durchgangswiderstand in mΩ/Resistance in mΩ                 < 10
Isolationswiderstand in GΩ/Isolation resistance in GΩ                 > 10
Temperaturbereich in °C/Temperature range in °C           -55 … +125

 Gesamt-Steck-/Ziehkraft in N/Mating/unmating force fully loaded connector in N

15 pin                < 50
26 pin                < 84
44 pin                < 120
62 pin                < 170
78 pin                < 200

Materialien wie bei Standard D-Sub-Steckverbindern

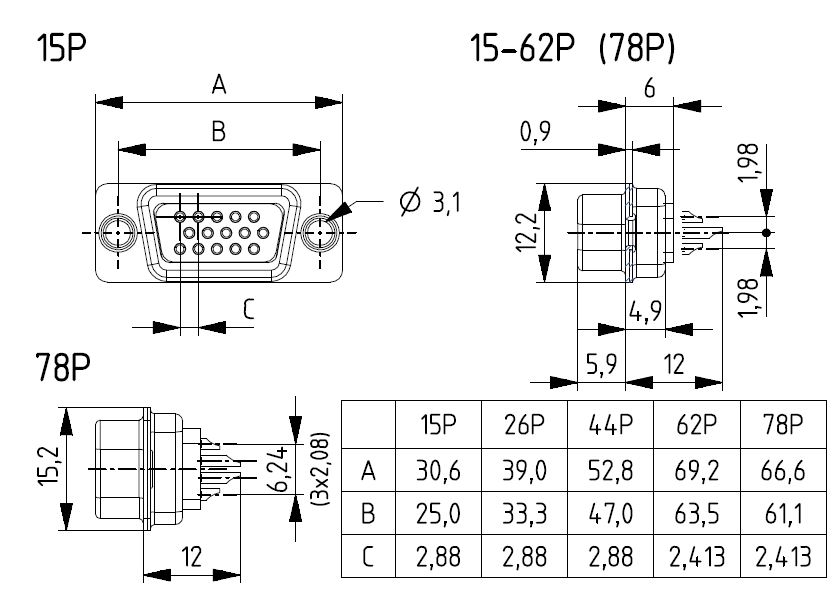

Abmessungen

 1_HDT1551G1-DS_02
