D-Sub Filtersteckverbinder Einlöt abgewinkelt mit Erdungswinkel, Rastnase und Gewinde

D-Sub Filtersteckverbinder Einlöt abgewinkelt mit Erdungswinkel, Rastnase und Gewinde

inkl. MwSt. zzgl. Versandkosten

S.76, Naming, Kategorie

Leeren
Artikelnummer: Bitte wählen Sie eine Variante / Please select a variant / Choisissez une variante Kategorie:

Beschreibung

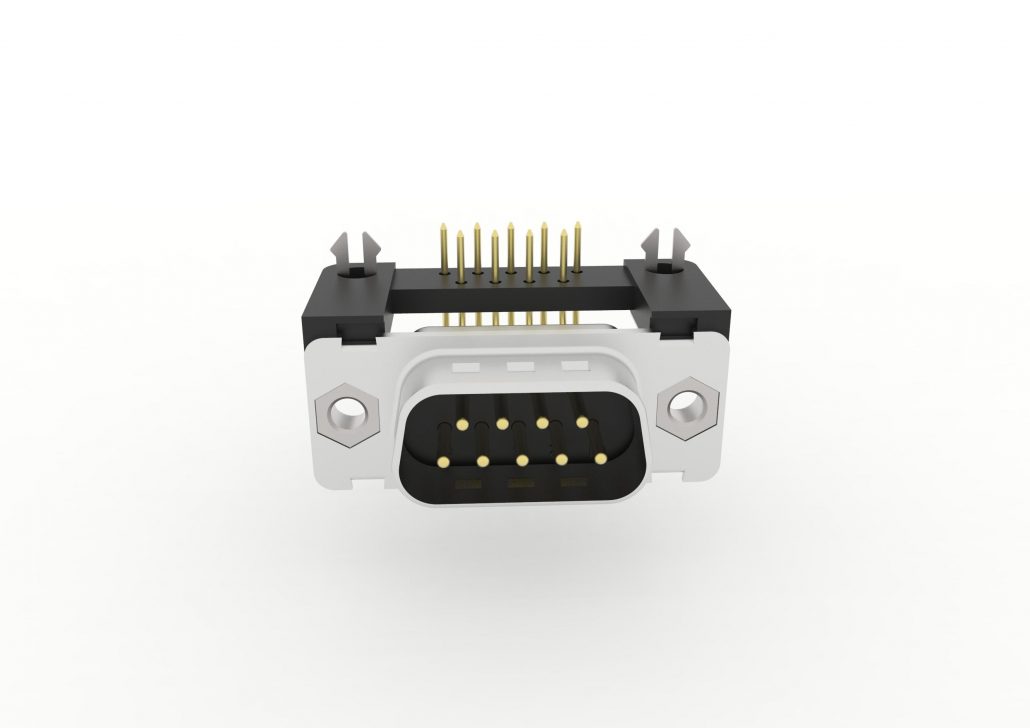

D-Sub Filtersteckverbinder mit Einlötanschluss 90°

Erdungswinkel, Rastnase und Gewinde

  • D-Sub Filtersteckverbinder mit befilterten Signalkontakten mit^abgewinkleltem Einlötanschluss
    in hochwertiger gedrehter Ausführung
  • Kapazitätswert: 1000 pF (andere Kapazitätswerte von 2 pF  bis 2000 pF auf Anfrage)
  • Selektive Befilterung der Kontakte im Steckverbinder auf Anfrage möglich
  • HF-Dichte geschlossene Metallrückseite
  • Hohe Dämpfung bis 50 dB
  • 100 % garantierte Qualität durch Einzelprüfung jedes Steckverbinders
  • Einbaumasse der Standardsteckverbinder
  • Rastclip für sicheres effektives Groundiing

Technische Daten

Polzahlen 9, 15, 25, 37, 50
Nenntemperatur -25° C — + 85° C
Nennspannung 100 VDC (Variation Nr. 01 (2000 pF) = 50 VDC)
Prüfspannung 200 VDC (Variation Nr. 01 (2000 pF) = 125 VDC)
Nennstrom 5 A DC Max.
Isolationswiderstand 1 GΩ Min. @ 25° C

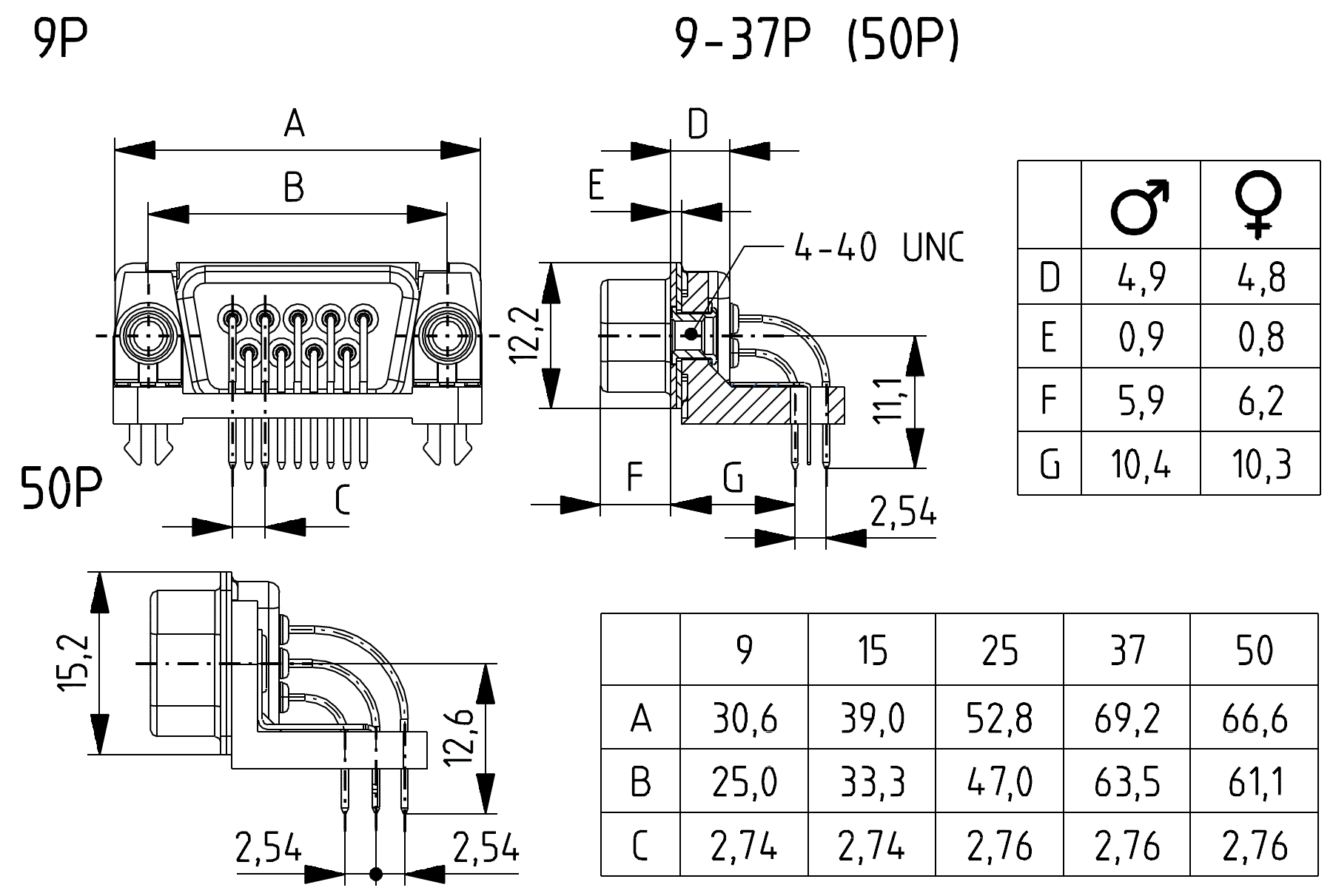

Abmessungen

1-F020956GxR4B-DS_01

Abmessungen / Dimensions
Polzahl / Polesize 15 25 37 50
A (mm) 30,6 39,0 52,8 69,2 66,6
B (mm) 25,0 33,3 47,0 63,5 61,1
