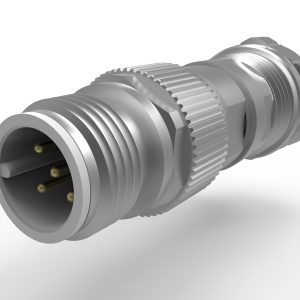

Steckverbinder

M12 gemas/ acc. to IEC 61076-2-101

Codierung -Polzahl / Coding-Pin number

A-5

Strombelastbarkeit/ Current rating

4 A

Bemessungaspannung / Nominal voltage

250 V AC

Durchgangswiderstand / Contact resistance

≤ 5 mΩ

Isolationswiderstand / Insulation resistance

≥ 100 MΩ

Anschlussart Einzelader / Termination single wire

Crimp snap-in

Aderquerschnitt /Wire size

AWG 20 – 24

Kabelzugentlastung und Kabelschirmanschlus/

Cable strain relief and cable shield termination

Crimpflanschsystem mit Crimpeinsatz + Crimphulse/

Crimp flange system with crimp insert + crimp sleeve

Schutzart / IP protection

IP 67 (nur schraub-verriegelt /only screw-locked)

Temperaturbereich / Temperature range

mit Griffhulse/ with grip cap: –40° C bis/to +70° C

ohne Griffhulse/ w/o grip cap: –40° C bis/to +85° C

Mechanische Lebensdauer / Mechanical lifetime

≥ 200 Steckzyklen / mating cycles

Materialien/Materials

Gehause / Housing

Cu-Legierung vernickelt / Cu alloy Ni plated

Isolierkorper +Kontakthalter/

Insulator + contact holder

Thermoplast mit I2/F2 gemas NFF 16-101 und 102/

Thermoplast with I2/F2 according to NFF 16-101 and 102

Material/Material

Cu-Legierung / Cu alloy

Oberflache/Plating

Ni/Au

Griffhulse/

Grip booth

TPE mit S3 und SR2 gemas DIN 5510-2/

TPE with S3 and SR2 according to DIN 5510-2

Dichtungen/ Sealings

Elastomer
